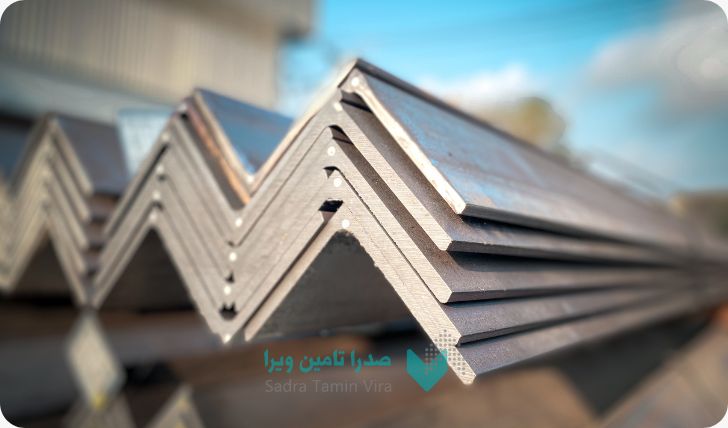

نبشی ؛ جزئی کوچک با نقشی بزرگ در سازهها
فهرست محتوا
نمایش

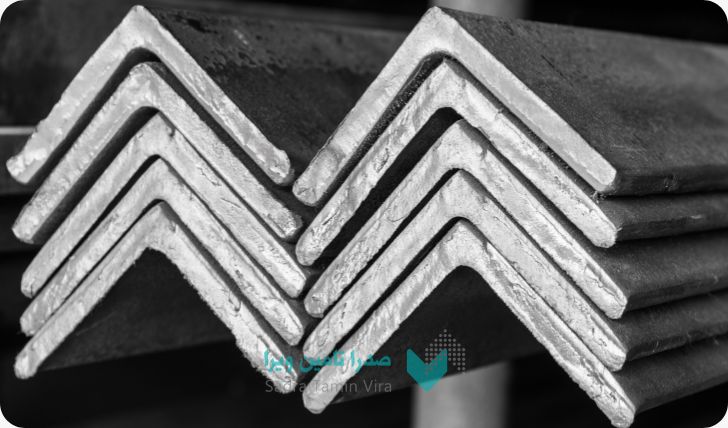

در دل هر سازهای که پابرجاست، عناصری نهفته هستند که شاید در نگاه اول به چشم نیایند اما ستون فقرات مهندسی آن سازه را تشکیل میدهند. یکی از این اجزای کلیدی، “نبشی” است؛ قطعهای فولادی ساده اما قدرتمند که به شکل زاویه ۹۰ درجه طراحی شده و پایه بسیاری از اتصالات و پایداریهای سازهای به آن وابسته است. این محصول نه تنها در ساخت و ساز بلکه در صنایع گوناگون مانند پل سازی، ماشینسازی، قاب بندی، چارچوبهای فلزی و حتی پروژههای دکوراتیو صنعتی نیز به کار میرود. همین گستردگی کاربرد باعث شده تا انتخاب نوع مناسب آن، از نظر جنس، ابعاد، ضخامت، پوشش سطح و شیوه ساخت، اهمیتی دوچندان داشته باشد. چرا نبشی را باید جدی گرفت؟
|
| وضعیت استفاده از نبشی | وزن کل سازه | احتمال تابیدگی | مقاومت جانبی سازه |
|---|---|---|---|
| بدون استفاده از نبشی | سبک | بالا | پایین |
| با نبشی سبک | متوسط | متوسط | متوسط |
| با نبشی تقویتی | سنگین | پایین | بالا |

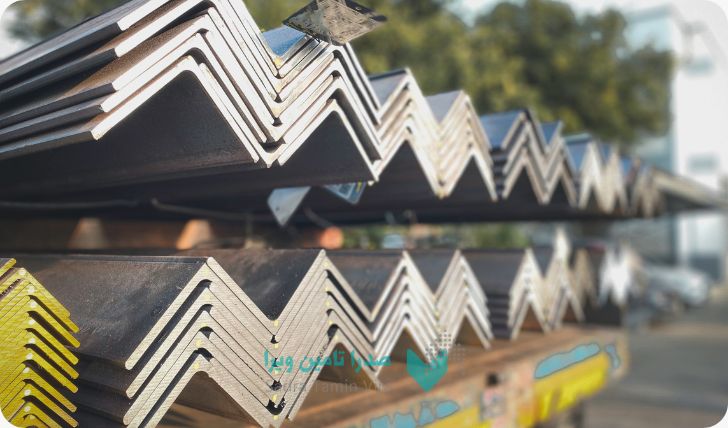

نکات تخصصی درک انتخاب نبشی برای مهندسان
|

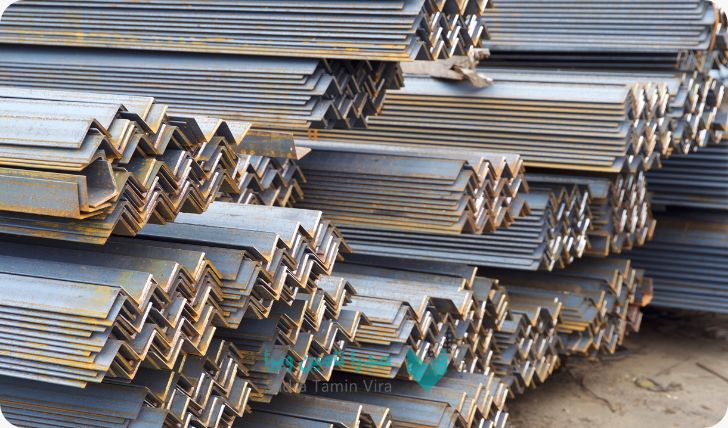

| ویژگیها | نبشی پرسی | نبشی فابریک |
|---|---|---|
| نوع تولید | خمکاری ورق | نورد گرم |
| کیفیت سطح | ممکن است دارای ناصافی باشد | یکنواخت و صیقلی |
| دقت ابعادی | معمولی | بالا |
| قیمت | اقتصادیتر | نسبتاً بالاتر |
| کاربرد | پروژههای سبک و عمومی | سازههای حساس و سنگین |
نکات تخصصی برای انتخاب بهتر نبشی:
|

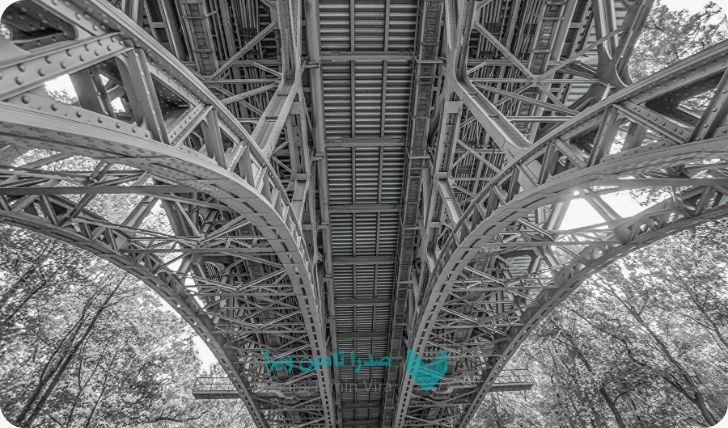

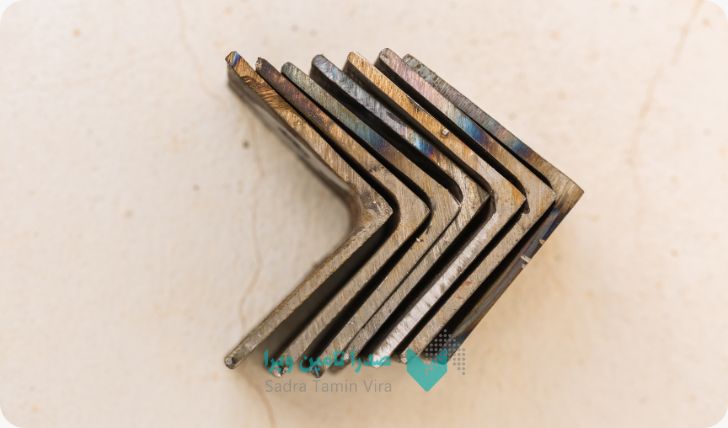

| موقعیت سازهای | اثر در پایداری کل سیستم | نقش عملکردی نبشی |
|---|---|---|
| گوشههای تیر و ستون | جلوگیری از خم شدن موضعی | انتقال بار زاویهدار و تثبیت گره |
| مهار اتصال کف تا دیوار | توزیع یکپارچه بار | تقویت پیوند بین سطوح عمود |
| چارچوب پله یا پلهای فلزی | افزایش عمر مفید اتصالات | جلوگیری از لرزش و جابهجایی مقطعی |
| قاببندی تجهیزات صنعتی | تثبیت عملکرد در شرایط دینامیکی | مقاومت در برابر ارتعاش و تکانه |
| ویژگی | نبشی پرسی | نبشی فابریک |
|---|---|---|
| روش تولید | رول فرمینگ | نورد گرم |
| ماده اولیه | ورق فولادی | شمش فولادی |
| دقت زاویه | متوسط، وابسته به تنظیم دستگاه | بالا، استاندارد |
| امکان سفارشیسازی | بالا (با تنظیم قالب و ضخامت ورق) | محدود |
| هزینه تولید | اقتصادیتر در حجم پایین | نسبتاً بیشتر |
| مقاومت در برابر تنش | کمتر (احتمال ضعف در زاویه خم) | بیشتر (بدون خط جوش یا برش) |
| ویژگی مقایسهای | نبشی پرسی | نبشی فابریک |
|---|---|---|
| استحکام در برابر بارگذاری | متوسط تا خوب (بسته به ضخامت ورق) | بسیار بالا |
| تطابق زاویه | وابسته به دقت دستگاه رولفرمینگ | دقیق و ثابت |
| مقاومت در برابر خوردگی | احتمال وجود میکروترک در محل خم | یکپارچه و بدون ترک سطحی |
| قابلیت رنگآمیزی | گاهی نیاز به آمادهسازی بیشتر دارد | بالا، بدون مشکل در اتصال رنگ |
| ماندگاری بلندمدت | قابل قبول برای پروژههای موقتی | بالاتر در پروژههای سنگین |
| پیشنهاد مصرف در سازههای | پارتیشن، دکور، سازه سبک | سوله، پل، انبار صنعتی |
| پارامتر | تأثیر فنی در سازه | خطای رایج در تولید |
|---|---|---|
| زاویه بین بالها | تغییر مسیر نیرو و تمرکز تنش | ±۰.۸ درجه |
| ضخامت بالها | کاهش مقاومت خمشی و کاهش عمر مفید | ±۰.۵ میلیمتر |
| عرض بالها | کاهش سطح اتصال مؤثر و اختلال در مونتاژ | ±۱.۰ میلیمتر |
| طول هر شاخه | دشواری در نصب و نیاز به برش مجدد | ±۲ سانتیمتر |
چگونه ابعاد دقیق تضمین میشوند؟
لیستی برای بررسی دقت نبشی در محل پروژهپیش از اجرای هر اتصال، پیشنهاد میشود مهندس ناظر یا مجری، موارد زیر را کنترل کند:
|
| عامل تخصصی بازار آهن | عامل کلان اقتصادی | اثر مستقیم بر قیمت | عوامل مرتبط با نبشی |
|---|---|---|---|
| موجودی کارخانهها | نرخ ارز | بسیار بالا | تغییرات در تقاضای سازههای سبک |
| افزایش هزینه حملونقل | سیاستهای صادراتی و تعرفهها | متوسط تا بالا | انتقال بخشی از مصرف به نوع پرسی |
| رکود فصلی در صنعت ساختمان | نرخ سنگآهن و فولاد جهانی | بالا | توقف یا تأخیر پروژههای عمرانی |
| محدودیت عرضه نوع سبک از کارخانهها | قیمت انرژی و گاز در تولید | بالا | رقابت قیمتی وارداتی |
| عدم هماهنگی در زنجیره توزیع | تصمیمات ناگهانی نهادهای تنظیم بازار | متغیر | اولویتبندی کارخانهها بر تیرآهن یا میلگرد |
|

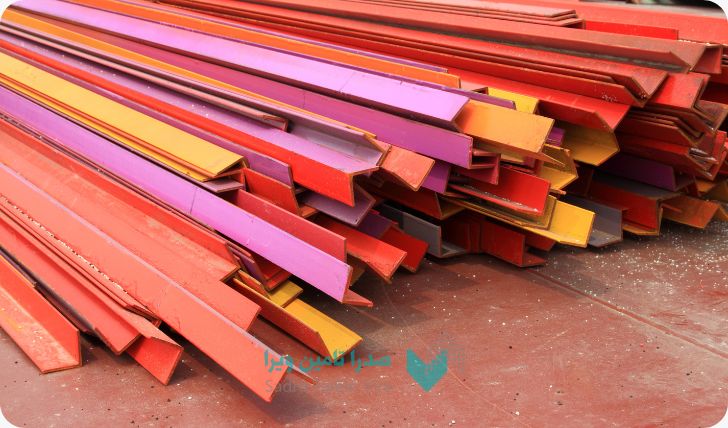

| نوع نوآوری | صنایع مصرفکننده | مزیت فنی | کاربرد مستقیم در نبشی |
|---|---|---|---|
| نانوپوششهای ضدخوردگی | سازههای ساحلی، گلخانهها | افزایش طول عمر تا ۳ برابر | کاهش اکسیداسیون و زنگزدگی در محیط مرطوب |
| آلیاژهای سبک با استحکام بالا | صنعت هوافضا، سولهسازی | بهینهسازی بار مرده در سازه | کاهش وزن نبشی بدون افت مقاومت |
| نبشی هوشمند با سنسور داخلی | سازههای پل، برجهای مرتفع | پیشگیری از خرابی پیشبینینشده | مانیتورینگ فشار و تغییر شکل در سازه |
| پوششهای خودتمیزشونده | پالایشگاه، کارگاههای شیمیایی | کاهش نیاز به نگهداری و نظافت | حذف رسوبات در مناطق صنعتی و شیمیایی |

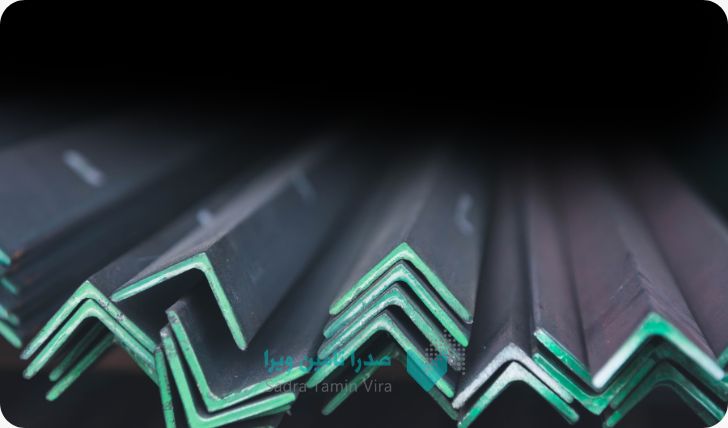

چرا نانوپوشش در نبشیهای صنعتی اهمیت دارد؟در محیطهایی با رطوبت بالا یا تماس با مواد شیمیایی، پروفیلهای فولادی در معرض فرسایش تدریجی قرار دارند. با استفاده از نانوپوششهایی که بر پایهی ذرات سیلیکاتی یا پلیمری طراحی شدهاند، لایهای مقاوم در برابر خوردگی بر سطح نبشی شکل میگیرد که:
|
| نام نرمافزار | کاربرد رایج | مزایای اصلی | نوع تحلیل |
|---|---|---|---|
| ETABS | ساختمانهای بلند و مسکونی | دقت بالا در تحلیل قابها و اتصال اعضا | تحلیل سازهای استاتیکی و دینامیکی |
| SAP2000 | پل، سازههای صنعتی | مناسب برای بارهای ترکیبی و غیرخطی | تحلیل سازههای پیچیده |
| AutoCAD | فاز طراحی و تولید نقشهها | ترسیم دقیق پروفیل نبشی و نقشههای اجرایی | ترسیم دو بعدی و سهبعدی قطعات |
| Tekla Structures | سوله، سازههای فلزی صنعتی | امکان اتصال به دستگاه CNC و خروجیهای برش | مدلسازی سازهای فولادی پیشرفته |
| Revit Structure | پروژههای BIM و معماری مدرن | تعامل کامل با سایر اجزای سازه در فضای مشترک | مدلسازی اطلاعاتی BIM |
نکته: بسیاری از این نرمافزارها، امکان ورود پروفیلهای استاندارد نبشی بهصورت پیشفرض دارند، اما در پروژههای خاص، پروفیلهای سفارشی نیز قابل تعریف هستند. صدای نرمافزارها؛ وقتی تحلیل جای حدس را میگیرددر گذشته، تعیین ابعاد و موقعیت نصب نبشی بیشتر بر پایه تجربه و قواعد عمومی انجام میشد؛ اما امروز این تصمیمها بر اساس تحلیلهای دقیق نرمافزاری صورت میگیرد. به کمک ابزارهای مدرن، میتوان پیش از اجرا، عملکرد واقعی هر نبشی را در ساختار بررسی کرد. این تحلیلها بر پایه مدلسازی المان محدود (FEM) انجام شده و نتایج بهصورت رنگی یا عددی نمایش داده میشوند. بسیاری از نرمافزارها بهطور خودکار نقاط تمرکز تنش (Stress Concentration) را مشخص کرده و هشدارهای لازم در مورد احتمال تسلیم، خمش یا برش بیش از حد را نمایش میدهند. این اطلاعات در تصمیمگیری برای انتخاب نبشی فابریک یا پرسی، افزایش یا کاهش ضخامت، یا حتی تعویض کامل نوع پروفیل بسیار تعیینکننده است. |
| نوع پروژه | نوع نبشی استفاده شده | چالشهای احتمالی | نقاط قوت گزارششده | معیارهای عملکردی ارزیابیشده | محل استفاده |
|---|---|---|---|---|---|
| سوله صنعتی در بندرعباس | نبشی فابریک ST37 | نیاز به تقویت در مناطق طوفانی | سرعت نصب بالا، دوام عالی | پایداری در برابر تنش حرارتی | اتصال ستون به تیر |
| پل عابر فلزی در شهرک صنعتی | نبشی پرسی تقویتشده | حساسیت به تغییر شکل تحت بار متناوب | انعطافپذیری بالا | رفتار ارتعاشی در برابر تردد سنگین | مهاربند افقی |
| برج اداری ۱۲ طبقه در تبریز | نبشی گالوانیزه | هزینه بالاتر | طول عمر بالا، زیبایی بصری | مقاومت در برابر خوردگی و زلزله | تونل زیرزمینی مترو |
| پوشش پله اضطراری | نبشی ضدزنگ صنعتی | نیاز به اتصالات تخصصی | عملکرد بینقص در رطوبت بالا | تحمل رطوبت و فشار زمین | تقویت دیواره |

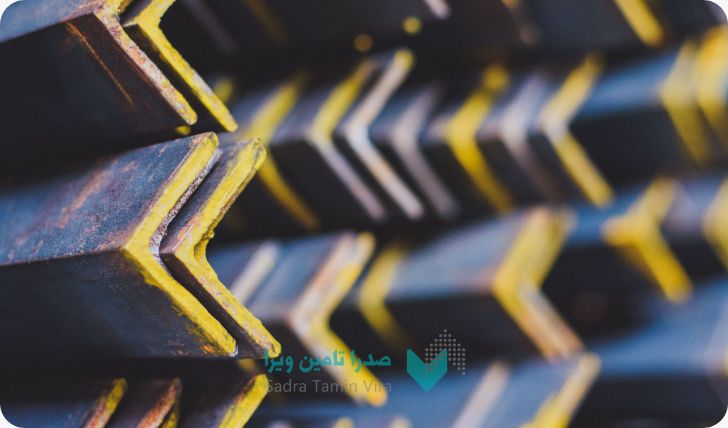

مشخصات جدول وزنی نبشی
| سایز نبشی (mm) | وزن هر متر (Kg/m) | طول بال (h/mm) | ضخامت بال (t/mm) | وزن شاخه ۶ متری (Kg/m) | وزن شاخه ۱۲ متری (Kg/m) |
|---|---|---|---|---|---|
| L30×۳۰×۳ | ۱/۳۶ | ۳۰ | ۳ | ۸/۱۶ | ۱۶/۳۲ |
| L30×۳۰×۴ | ۱/۷۸ | ۳۰ | ۴ | ۱۰/۶۸ | ۲۱/۳۶ |
| L35×۳۵×۴ | ۲/۰۹ | ۳۰ | ۴ | ۱۲/۵۴ | ۲۵/۰۸ |
| L40×۴۰×۴ | ۲/۴۲ | ۴۰ | ۴ | 14/۵۲ | 29/۰۴ |
| L40×۴۰×۵ | ۲/۹۷ | ۴۰ | ۵ | ۱۷/۸۲ | ۳۵/۶۴ |
| L45×۴۵×۴.۵ | ۳/۰۶ | ۴۵ | ۴/۵ | ۱۸/۳۶ | ۳۶/۷۲ |
| L50×۵۰×۴ | ۳/۰۶ | ۵۰ | ۴ | ۱۸/۳۶ | ۳۶/۷۲ |
| L50×۵۰×۵ | ۳/۷۷ | ۵۰ | ۵ | ۲۲/۶۲ | ۴۵/۲۴ |
| L50×۵۰×۶ | ۴/۴۷ | ۵۰ | ۶ | ۲۲/۸۲ | ۵۳/۶۴ |
| L60×۶۰×۵ | ۴/۵۷ | ۶۰ | ۵ | ۲۷/۴۲ | ۵۴/۸۴ |
| L60×۶۰×۶ | ۵/۴۲ | ۶۰ | ۶ | ۳۲/۵۲ | ۶۵/۰۴ |
| L60×۶۰×۸ | ۷/۰۹ | ۶۰ | ۸ | ۴۲/۵۴ | ۸۵/۰۸ |
| L65×۶۵×۷ | ۶/۸۳ | ۶۵ | ۷ | ۴۰/۹۸ | ۸۱/۹۶ |
| L70×۷۰×۶ | ۶/۳۸ | ۷۰ | ۶ | ۳۸/۲۸ | ۷۶/۵۶ |
| L70×۷۰×۷ | ۷/۳۸ | ۷۰ | ۷ | ۴۴/۲۸ | ۸۸/۵۶ |
| L75×۷۵×۶ | ۶/۸۵ | ۷۵ | ۶ | ۴۱/۱ | ۸۲/۲ |
| L75×۷۵×۸ | ۸/۹۹ | ۷۵ | ۸ | ۵۳/۹۴ | ۱۰۷/۸۸ |
| L80×۸۰×۸ | ۹/۶۳ | ۸۰ | ۸ | ۵۷/۷۸ | ۱۱۵/۵۶ |
| L80×۸۰×۱۰ | ۱۱/۹ | ۸۰ | ۱۰ | ۷۱/۴ | ۱۴۲/۸ |
| L90×۹۰×۷ | ۹/۶۱ | ۹۰ | ۷ | ۵۷/۶۶ | ۱۱۵/۳۲ |
| L90×۹۰×۸ | ۱۰/۹ | ۹۰ | ۸ | ۶۵/۴ | ۱۳۰/۸ |
| L90×۹۰×۹ | ۱۲/۲ | ۹۰ | ۹ | ۷۳/۲ | ۱۴۶/۴ |
| L90×۹۰×۱۰ | ۱۳/۴ | ۹۰ | ۱۰ | ۸۰/۴ | ۱۶۰/۸ |
| L100×۱۰۰×۸ | ۱۲/۲ | ۱۰۰ | ۸ | ۷۳/۲ | ۱۴۶/۴ |
| L100×۱۰۰×۱۰ | ۱۵/۰ | ۱۰۰ | ۱۰ | ۹۰ | ۱۸۰ |
| L100×۱۰۰×۱۲ | ۱۷/۸ | ۱۰۰ | ۱۲ | ۱۰۶/۸ | ۲۱۳/۶ |
